Budowa prostej sieci

Przygotowanie, scenariusz

Info

Do realizacji tego zadania wymagany będzie symulator Cisco Packet Tracer 8.2.2 dostępny za darmo dla każdej zarejestrowanej osoby na platformie NetAcad.

Jeżeli nie korzystaliście nigdy z narzędzia Cisco Packet Tracer zalecam przejść podstawowy kurs z jego obsługi dostępny na ww. platformie.

Naszym zadaniem będzie budowa prostej sieci z wykorzystaniem routera, przełącznika, dwóch serwerów, komputera i urządzenia przenośnego. Komputer oraz urządzenie mobilne będzie miało dostęp do serwera WWW znajdującego się w sieci lokalnej.

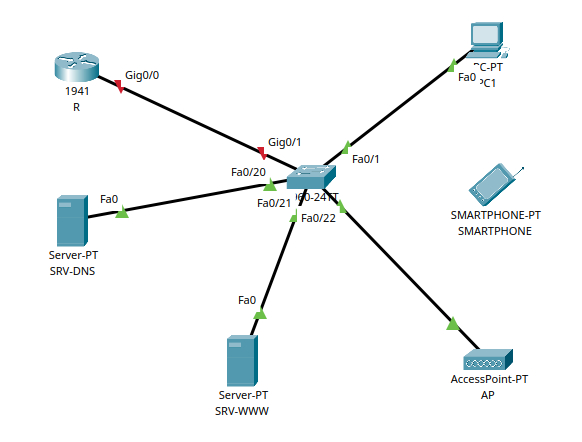

Topologia

Screenshot

Serwer DNS

Konfiguracja interfejsu FastEthernet0

  • IPv4 Address: 192.168.1.100
  • Subnet Mask: 255.255.255.0

Usługa DNS - włącz

  • Resource Records Name: admin1234.pl
  • Address: 192.168.1.200

Screenshot

Serwer WWW

Konfiguracja interfejsu FastEthernet0

  • IPv4 Address: 192.168.1.200
  • Subnet Mask: 255.255.255.0

Usługa HTTP - powinna być włączona automatycznie, jeżeli nie to włącz

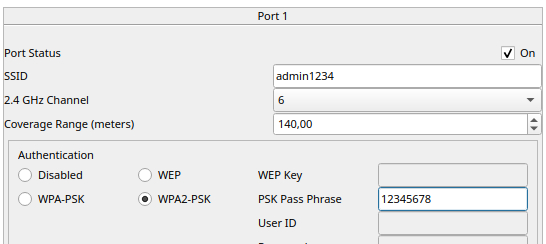

AP

Konfiguracja Port1

  • SSID: admin1234
  • Authentication WPA2-PSK hasło 12345678 😄

Screenshot

Router

Konfiguracja interfejsu GigabithEthernet0/0

Router>enable
Router#configure terminal
Router(config)#interface gigabitEthernet 0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown

Konfiguracja serwera DHCP

Router(config)#ip dhcp excluded-address 192.168.1.1 192.168.1.10
Router(config)#ip dhcp excluded-address 192.168.1.100 192.168.1.255
Router(config)#ip dhcp pool pula_admin
Router(dhcp-config)#network 192.168.1.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.1.1
Router(dhcp-config)#dns-server 192.168.1.100

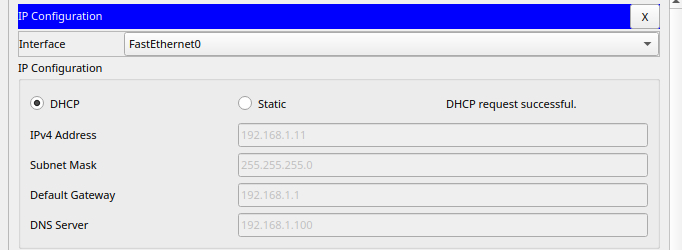

PC1

Adresacja zostanie przydzielona automatycznie po wybraniu odpowiedniej opcji w konfiguracji komputera.

Screenshot

Smartphone

Konfiguracja interfejsu Wireless0

  • SSID: admin1234
  • Authentication WPA2-PSK hasło 12345678

Adresacja zostanie przydzielona automatycznie, podobnie jak w przypadku komputera PC1.

Screenshot

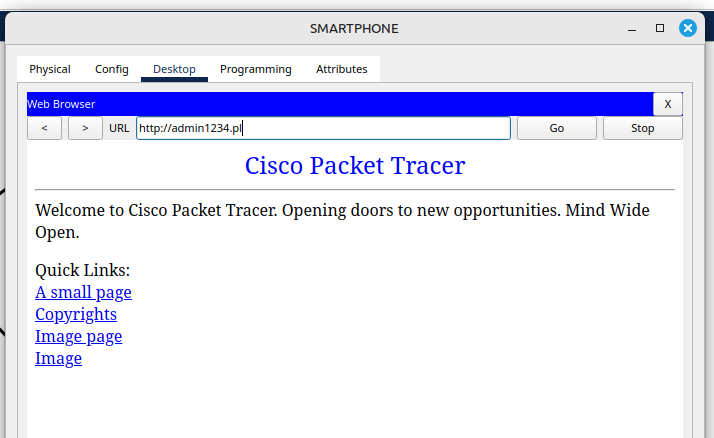

Test przeglądarki PC1 oraz Smartphone

Po wejściu na obu urządzeniach w przeglądarkę WWW i wpisaniu adresu serwera WWW lub domeny admin1234.pl powina zostać załadowana przykładowa strona programu Cisco Packet Tracer.

Screenshot

Success

Wszystkie przykłady są tylko formą zainteresowania danym zagadnieniem. Zachęcam do zapoznania się ze szczegółami zawartymi w dokumentacji autora lub producenta 😄

🕞 Ostatnia aktualizacja 22.11.2024
