Konfiguracja połączenia Link aggregation

Przygotowanie, scenariusz

Info

Do realizacji tego zadania wymagany będzie symulator Cisco Packet Tracer 8.2.2 dostępny za darmo dla każdej zarejestrowanej osoby na platformie NetAcad.

Jeżeli nie korzystaliście nigdy z narzędzia Cisco Packet Tracer zalecam przejść podstawowy kurs z jego obsługi dostępny na ww. platformie.

Naszym zadaniem będzie połączenie dwóch przełączników oraz skonfigurowanie ich w taki sposób aby trzy fizyczne przewody były traktowane jako jeden.

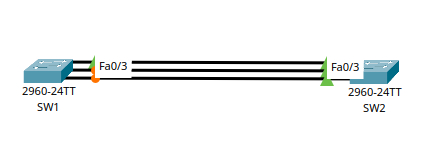

Topologia

Na dzień dobry możecie zauważyć, że SW2 ma wszystkie porty aktywne, natomiast SW1 tylko jeden. Dzieje się tak ponieważ w naszej małej sieci zadziałał protokół STP, który zapobiega tworzeniu się niepotrzebnych pętli.

SW1

Konfiguracja interfejsów FastEthernet0/1-3

SW1#configure terminal
SW1(config)#interface range fastEthernet 0/1-3
SW1(config-if-range)#channel-group 1 mode active

Na przełączniku skonfigurowaliśmy LAG (w technologii CISCO "etherchannel") dla grupy portów 1-3 wykorzystując protokół LACP (Link Aggregation Control Protocol). Taką samą czynność należy wykonać na drugim urządzeniu.

SW2

Konfiguracja interfejsów FastEthernet0/1-3

SW2#configure terminal
SW2(config)#interface range fastEthernet 0/1-3
SW2(config-if-range)#channel-group 1 mode active

Alternatywny wybór protokołu

Wynik naszej konfiguracji

Wszystkie skonfigurowane porty na urządzeniach są teraz aktywne.

Poniżej informacja podsumowująca konfigurację "etherchannel" na przełączniku SW1

Success

Wszystkie przykłady są tylko formą zainteresowania danym zagadnieniem. Zachęcam do zapoznania się ze szczegółami zawartymi w dokumentacji autora lub producenta

---
