Konfiguracja protokołu STP

Przygotowanie, scenariusz

Info

Do realizacji tego zadania wymagany będzie symulator Cisco Packet Tracer 8.2.2 dostępny za darmo dla każdej zarejestrowanej osoby na platformie NetAcad.

Jeżeli nie korzystaliście nigdy z narzędzia Cisco Packet Tracer zalecam przejść podstawowy kurs z jego obsługi dostępny na ww. platformie.

Naszym zadaniem będzie skonfigurowanie protokołu STP dla trzech przełączników.

Topologia

Wszystkie przełączniki standardowo mają włączony protokół STP zapobiegający powstawanią pętli w sieci. W tym ćwiczeniu chcemy się dowiedzieć, który przełącznik został wybrany jako "root bridge" oraz zrobić ręczną zamianę na inne urządzenie.

SW1

SW1#show spanning-tree

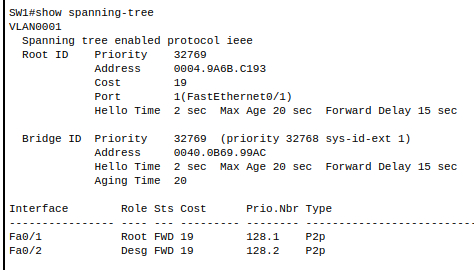

Po wpisaniu komendy dowiadujemy się, że przełącznik SW1 nie jest rootem i kieruje nas do urządzenia z adresem MAC 0004.9A6B.C193. Jeżeli z jakiegoś powodu nie wiesz do jakieo urządzenia został przypisany ww. adres to poniżej masz listę interfejsów. Root port będzie prowadziła nas do przełącznika głównego

SW2

SW2#show spanning-tree

Powtórzyliśmy komendę na przełączniku SW2 i widzimy, że rzeczywiście to właśnie on został wybrany na root bridge. Ponieważ w naszym scenariuszu SW1 jest mocniejszym urządzeniem to właśnie jemu przekażemy władze.

SW1 - rekonfiguracja

SW1#configure terminal
SW1(config)#spanning-tree vlan 1 priority 24576

Zmniejszamy priorytet na przełączniku aby to właśnie on został wybrany jako root bridge

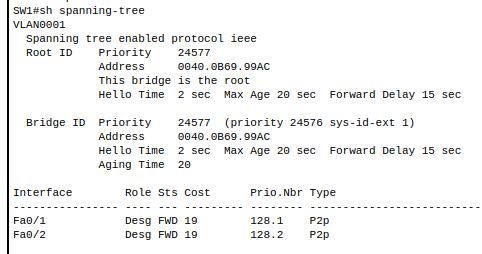

Wynik naszej konfiguracji

SW1 został naszym głównym przełącznikiem.

Na SW2 również zaobserwowaliśmy zmiany.

Success
