Implementacja NTP

Przygotowanie, scenariusz

Info

Do realizacji tego zadania wymagany będzie symulator Cisco Packet Tracer 8.2.2 dostępny za darmo dla każdej zarejestrowanej osoby na platformie NetAcad.

Jeżeli nie korzystaliście nigdy z narzędzia Cisco Packet Tracer zalecam przejść podstawowy kurs z jego obsługi dostępny na ww. platformie.

Naszym zadaniem będzie skonfigurowanie synchronizacji czasu w sieci z wykorzystaniem protokołu NTP (Network Time Protocol) na routerach i przełącznikach.

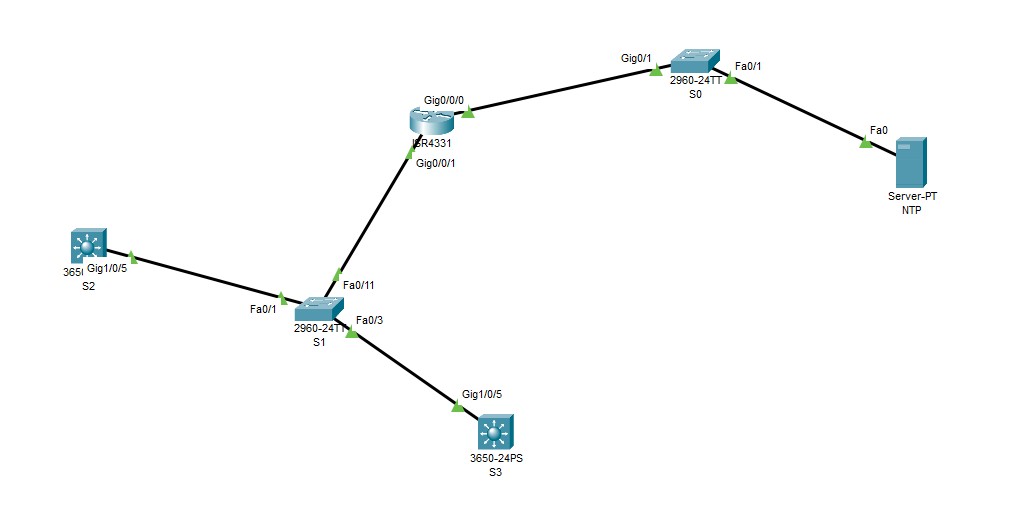

Topologia

Screenshot

Konfiguracja serwera NTP

IPv4 Address: 172.16.0.1
Subnet Mask: 255.255.255.252
Default Gateway: 172.16.0.2

Konfiguracja routera R1

Przechodzimy w tryb konfiguracyjny i ustawiamy nazwę urządzenia.

Router#configure terminal
Router#(config)#hostname R1

Adresujemy interfejsy i ustawiamy protokół routingu OSPF.

R1(config)#interface gigabitEthernet 0/0/0
R1(config-if)#ip address 172.16.0.2 255.255.255.252
R1(config-if)#ip ospf 123 area 0
R1(config-if)#no shutdown

R1(config)#interface gigabitEthernet 0/0/1
R1(config-if)#ip address 10.10.0.1 255.255.255.248
R1(config-if)#ip ospf 123 area 0
R1(config-if)#no shutdown

Konfiguracja przełącznika S1

Przechodzimy w tryb konfiguracyjny i ustawiamy nazwę urządzenia.

Switch#configure terminal
Switch#(config)#hostname S1

Adresujemy interfejs VLAN oraz ustawiamy bramę domyślną dla urządzenia.

S1(config)#interface vlan 1
S1(config-if)#ip address 10.10.0.4 255.255.255.248
S1(config-if)#no shutdown

S1(config)#ip default-gateway 10.10.0.1

Konfiguracja przełącznika S2

Przechodzimy w tryb konfiguracyjny i ustawiamy nazwę urządzenia.

Switch#configure terminal
Switch#(config)#hostname S2

Ponieważ jest to przełącznik L3, musimy włączyć na nim możliwość routingu.

S2(config)#ip routing

Adresujemy interfejs i ustawiamy protokół routingu OSPF. Przed adresacją musimy przełączyć tryb pracy interfejsu.

S2(config)#interface gigabitEthernet 1/0/5

S2(config-if)#no switchport

S2(config-if)#ip address 10.10.0.2 255.255.255.248
S2(config-if)#ip ospf 123 area 0
S2(config-if)#no shutdown

Konfiguracja przełącznika S3

Przechodzimy w tryb konfiguracyjny i ustawiamy nazwę urządzenia.

Switch#configure terminal
Switch#(config)#hostname S3

Ponieważ jest to przełącznik L3, musimy włączyć na nim możliwość routingu.

S3(config)#ip routing

Adresujemy interfejs i ustawiamy protokół routingu OSPF. Przed adresacją musimy przełączyć tryb pracy interfejsu.

S3(config)#interface gigabitEthernet 1/0/5

S3(config-if)#no switchport

S3(config-if)#ip address 10.10.0.3 255.255.255.248
S3(config-if)#ip ospf 123 area 0
S3(config-if)#no shutdown

Testujemy łączność i sprawdzamy aktualny czas

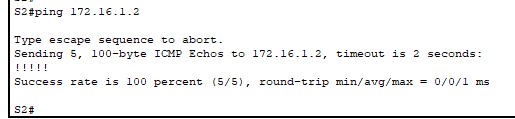

Spróbuje z urządzenia S2 puścić ping do serwera NTP poleceniem:

S2#ping 172.16.1.2

Screenshot

Sprawdzę aktualną datę i czas urządzenia poleceniem:

S2#show clock

Screenshot

To zdecydowanie nie rok 1993. Skonfigurujmy serwer NTP.

Konfiguracja serwera NTP

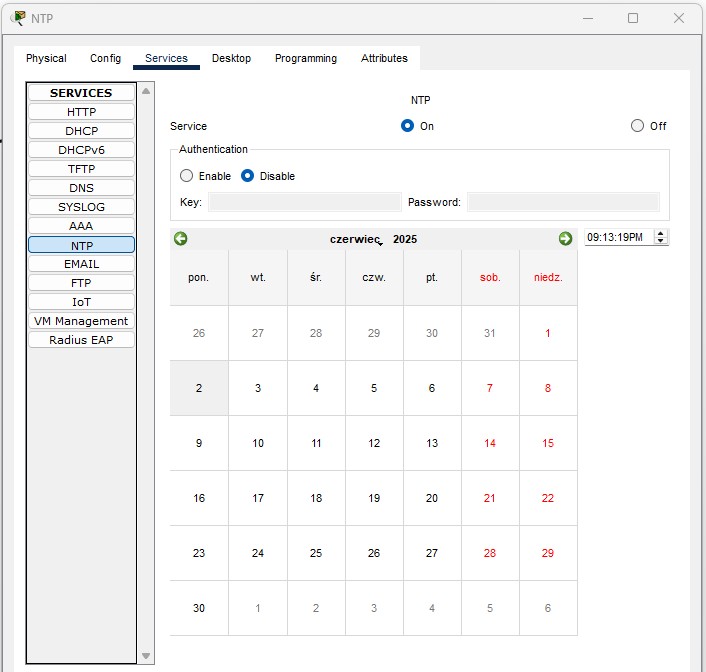

Po kliknięciu na serwerze, wybieramy zakładkę Services, a następnie usługę NTP. Po jej włączeniu data i czas powinny ustawić się automatycznie.

Screenshot

Teraz na dowolnym urządzeniu, u mnie na przełączniku S2 ustawiamy adres do skonfigurowanego serwera NTP poleceniem:

S2(config)#ntp server 172.16.0.1

I ponownie sprawdzamy date i czas.

Screenshot

Success

Wszystkie przykłady są tylko formą zainteresowania danym zagadnieniem. Zachęcam do zapoznania się ze szczegółami zawartymi w dokumentacji autora lub producenta

🕞 Ostatnia aktualizacja 02.06.2025
