Konfiguracja NAT

Przygotowanie, scenariusz

Info

Do realizacji tego zadania wymagany będzie dowolnie wybrany emulator np. Cisco Modeling Labs, GNS3, EVE-NG oraz dostęp do obrazów Cisco IOS.

Konfiguracja i testy dwóch rodzajów translacji adresów NAT (Network Address Translation) na urządzeniach Cisco.

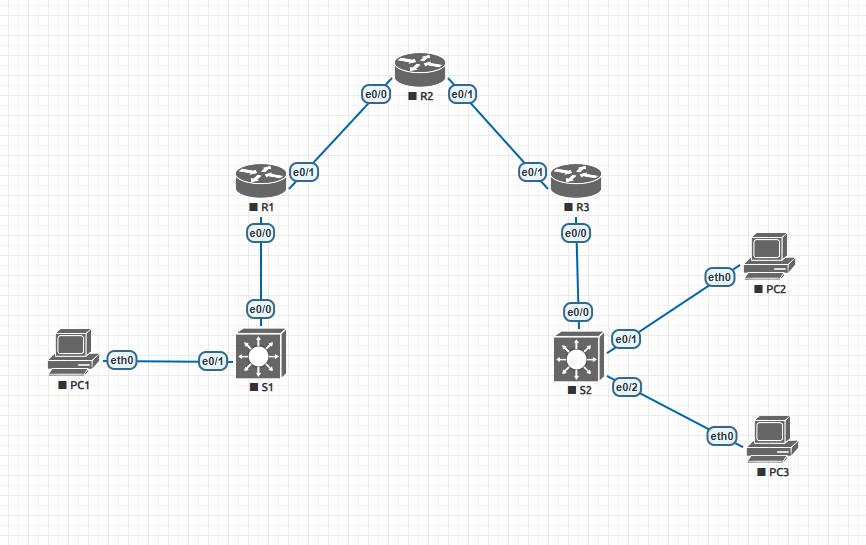

Topologia

Screenshot

Adresacja

  • R1 e0/0 - 10.0.0.1/24
  • R1 e0/1 - 209.165.200.1/24
  • R2 e0/0 - 209.165.200.2/24
  • R2 e0/1 - 209.165.224.2/24
  • R2 lop0 - 209.165.240.1/24
  • R3 e0/0 - 10.1.0.1/24
  • R3 e0/1 - 209.165.224.3/24

Konfiguracja R1

Tryb konfiguracyjny i zmiana nazwy urządzenia.

inserthostname-here#configure terminal
inserthostname-here(config)#hostname R1

Adresacja interfejsów.

R1(config)#interface ethernet 0/1
R1(config-if)#ip address 209.165.200.1 255.255.255.0
R1(config-if)#no shutdown

R1(config)#interface ethernet 0/0
R1(config-if)#ip address 10.0.0.1 255.255.255.0
R1(config-if)#no shutdown

Konfiguracja domyślnej trasy statycznej przez interfejs ethernet0/1.

R1(config)#ip route 0.0.0.0 0.0.0.0 ethernet 0/1 209.165.200.2

Konfiguracja R2

Tryb konfiguracyjny i zmiana nazwy urządzenia.

inserthostname-here#configure terminal
inserthostname-here(config)#hostname R2

Adresacja interfejsów.

R2(config)#interface ethernet 0/0
R2(config-if)#ip address 209.165.200.2 255.255.255.0
R2(config-if)#no shutdown

R2(config)#interface ethernet 0/1
R2(config-if)#ip address 209.165.224.2 255.255.255.0
R2(config-if)#no shutdown

R2(config)#interface loopback 0
R2(config-if)#ip address 209.165.240.1 255.255.255.0
R2(config-if)#no shutdown

Konfiguracja domyślnej trasy statycznej przez interfejs ethernet0/0 oraz ethernet0/1.

R2(config)#ip route 10.0.0.0 255.255.255.0 ethernet 0/0 209.165.200.1
R2(config)#ip route 10.1.0.0 255.255.255.0 ethernet 0/1 209.165.224.3

Konfiguracja R3

Tryb konfiguracyjny i zmiana nazwy urządzenia.

inserthostname-here#configure terminal
inserthostname-here(config)#hostname R3

Adresacja interfejsów.

R3(config)#interface ethernet 0/1
R3(config-if)#ip address 209.165.224.3 255.255.255.0
R3(config-if)#no shutdown

R3(config)#interface ethernet 0/0
R3(config-if)#ip address 10.1.0.1 255.255.255.0
R3(config-if)#no shutdown

Konfiguracja domyślnej trasy statycznej przez interfejs ethernet0/1.

R3(config)#ip route 0.0.0.0 0.0.0.0 ethernet 0/1 209.165.224.2

Konfiguracja S1

Tryb konfiguracyjny i zmiana nazwy urządzenia.

inserthostname-here#configure terminal
inserthostname-here(config)#hostname S1

Wybór portu dostępowego dla komputera PC1.

S1(config)#interface ethernet 0/1
S1(config-if)#switchport mode access

Adresacja interfejsu VLAN1.

S1(config)#interface vlan 1
S1(config-if)#ip address 10.0.0.2 255.255.255.0
S1(config-if)#no shutdown

Konfiguracja bramy domyślnej dla przełącznika.

S1(config)#ip default-gateway 10.0.0.1

Konfiguracja S2

Tryb konfiguracyjny i zmiana nazwy urządzenia.

inserthostname-here#configure terminal
inserthostname-here(config)#hostname S2

Wybór portów dostępowych dla komputera PC1 oraz PC2.

S2(config)#interface range ethernet 0/1-2
S2(config-if-range)#switchport mode access

Adresacja interfejsu VLAN1.

S2(config)#interface vlan 1
S2(config-if)#ip address 10.1.0.2 255.255.255.0
S2(config-if)#no shutdown

Konfiguracja bramy domyślnej dla przełącznika.

S2(config)#ip default-gateway 10.1.0.1

Konfiguracja Static Inside NAT na R1

Translacja adresu przypisanego na interfejsie urządzenia S1.

R1(config)#ip nat inside source static 10.0.0.2 209.165.200.99

Określanie interfejsów wewnętrznych i zewnętrznych na potrzeby NAT.

R1(config)#interface ethernet 0/1
R1(config-if)#ip nat outside

R1(config)#interface ethernet 0/0
R1(config-if)#ip nat inside

Poleceniem show ip nat translations sprawdzam konfigurację.

Screenshot

Konfiguracja Pooled NAT na R3

Tworzymy liste dostępu, która identyfikuje adresy źródłowe ruchu do translacji.

R3(config)#access-list 33 permit 10.1.0.0 0.0.0.255

Tworzymy pulę adresów do wykorzystania translacji ruchu.

R3(config)#ip nat pool PULA 209.165.224.5 209.165.224.6 prefix-length 24

Przypisujemy liste dostępu do utworzonej puli.

R3(config)#ip nat inside source list 33 pool PULA

Określanie interfejsów wewnętrznych i zewnętrznych na potrzeby NAT.

R3(config)#interface ethernet 0/1
R3(config-if)#ip nat outside

R3(config)#interface ethernet 0/0
R3(config-if)#ip nat inside

Dla testu z komputera PC1 oraz PC2 pingowałem adres 209.165.224.2. Na routerze R3 sprawdziłem jak wygląda translacja adresów poleceniem show ip nat translations.

Screenshot

Success
